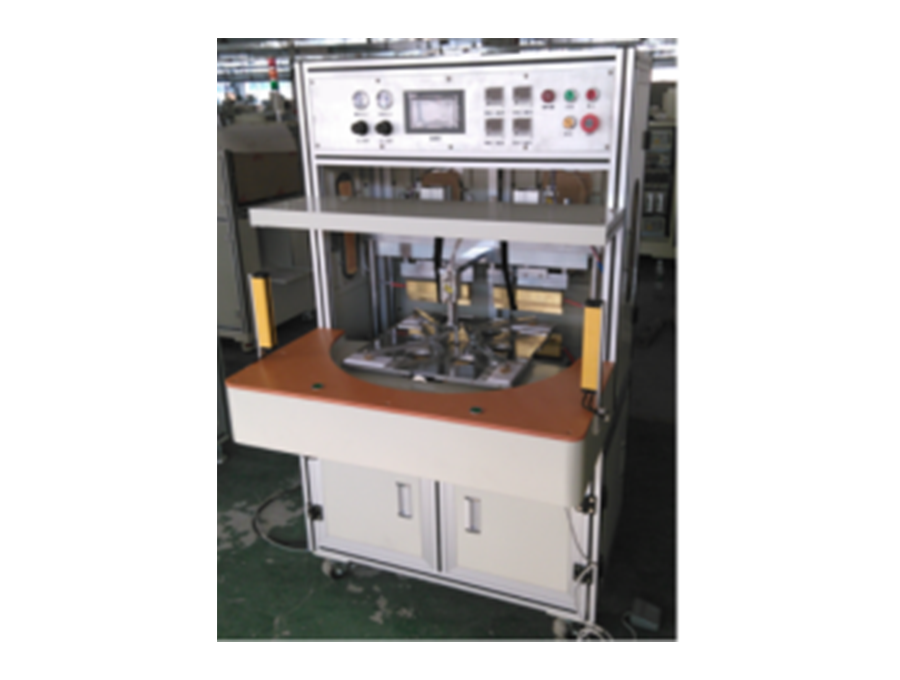

转盘式顶侧封机

GRS-DCFJ-200型 一、功能概述 1、本设备适用于软包锂电池(中小电池)顶边、侧边封装 2、工作流程: 人工将电池放入四工位转盘上料工位→点击双启按钮→转盘转动至顶封

推荐产品 Recommended Products

产品参数 Product Parameters

一、 基本参数
1、配置电源:    AC220V/50Hz; 功率:3.0KW
2、压缩空气:    ≥0.6MPa    10L/min   (用户自备)
3、设备重量:    约0.5 T
4、外形尺寸:    长x宽x高约等于900x900x1700mm
5、喷涂颜色:    供方标准色样(国际暖灰色1C)
二、 技术参数
1、适用规格:长度≤180mm,宽度≤180mm (含气袋),电池厚度3-10mm
2、封头长度:≤200mm
3、封印宽度:3-8mm(下定单时提供验收产品封印宽度)
4、封边厚度:0.14-0.3mm
5、封头温度:室温-230℃可调,可设置补偿,控制精度±2℃
6、封装时间:0-99.9秒 可调
7、封头平行度:±0.01mm
8、转盘送料精度:高速精密凸轮滚子分割器分度精度≤30”
9、设备产能:6-8PPM(视工人操作熟练度和封装时间)
10、设备嫁动率:95%
11、产品合格率:99%
三、 工艺性能
1、采用四工位转盘,高精度凸轮分割器驱动
2、可预设封装温度,具有温度偏差报警功能,封头气缸气压力可调节、显示
3、上下封头平行度:±0.01mm;对正程度可通过调节机构调整
4、设置安全门开关防护,当安全门被打开时,所有动作将暂停
5、采用可编程控制器PLC实现自动控制,触摸屏实现人机对话,操作设置方便
6、具有产出统计功能,具有手动,自动运行功能,故障报警功能
7、整机运行安全、稳定,控制可靠,操作方便
四、 主要部件配置
机械部分:
1、转盘上、下料机构:
减速马达驱动四等份凸轮滚子分割器精度高,四工位送料转盘、电池定位夹具
2、顶封机构:
具有封头座、铜质发热块、铜质封头、封装气缸、导轨、发热管、独立温控(上、下封头各一套)
3、侧封机构:
具有封头座、铜质发热块、铜质封头、封装气缸、导轨、发热管、独立温控(上、下封头各一套)
4、机架机构:
铝合金型材机架及镀铬钢板平台及钣金
五、 主要电气配置
1、控制  P L C:   Omron
2、人机界面  :    步科
3、温  控  器:    Omron
4、固态继电器:    国产
6、减速电机  :    松文
7、凸轮分割器:    国产
8、气    缸 :     AIR
9、电 磁 阀 :     AIR
