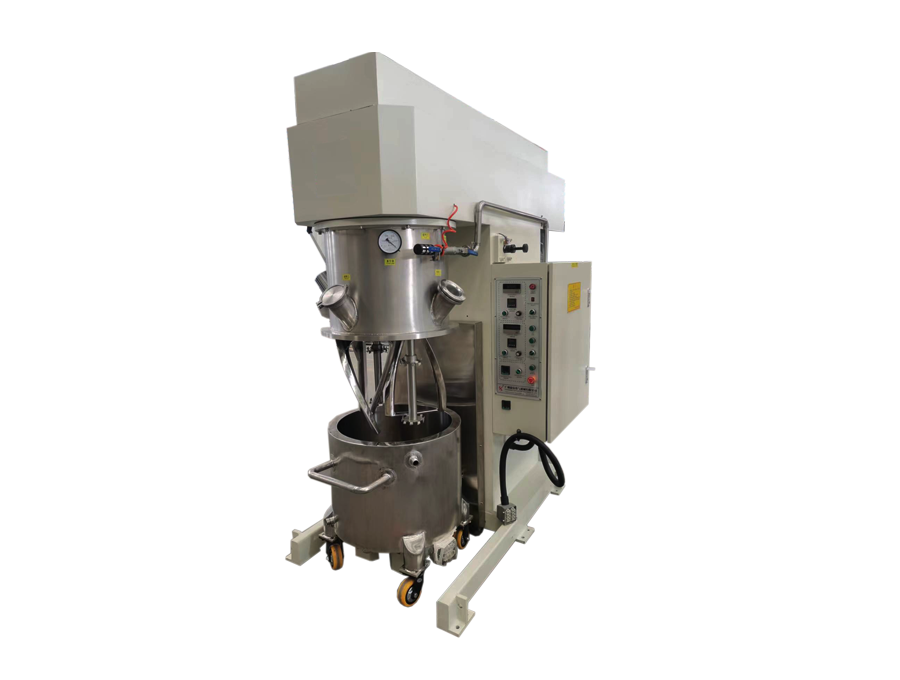

双行星搅拌机30L
| 产品型号：GRS-30L |
| 1-1品名和规格 | A、行星搅拌机；B、规格:30L |
| 1-2基本结构 |
A、电动锅体升降式； B、单直接测料温模式； C、双搅拌轴 |
| 1-3桶体(搅拌桶) | A、有效容积：30L； |
|
A、内胆材质均为：SUS304；搅拌桶: 为双层制作； B、内胆壁车削加工后镜面抛光，保证良好的圆度； C、搅拌桶上法兰平面与上桶体法兰配合； |
|
| 1-4上桶体（釜盖） |
A、材料：SUS304。 B、一个粉体/液体加料斗，可迅速开关；射灯1只；带2个小视窗（一个射灯口和一个观察孔），预留真空压力表口一个，及其他必要的接管（真空/放空/备用）。 |
| 1-5混合原理 | 双搅拌桨的低间隙设计，无死角，低速搅拌桨强烈的捏合干涉运动和和上下/左右循环运动，保证物料充分混合。 |
|
1-6-1公转/搅拌电机及 变频器、减速机 |
A、数量：一台；B、电机功率：3KW；C、带与电机匹配的变频调速器。D、配套减速机, 减速比约I=40.26, 使用系数fa=1.55。 |
| 1-6-2a行星公转速度 | 速度：0-42rpm，可调。 |
| 1-6-2b刮壁刀 | 数量：1组；刮壁材质：SUS304和Teflon；与行星公转速度一致。------- 基于设计定 |
|
1-6-3间隙参考值 (非强制性) |
A、搅拌桨与搅拌桨公差：10±2.5 mm； B、搅拌桨与底部公差：2～6 mm； C、搅拌桨与桶壁公差：5±1.5 mm； |
| 1-7-1搅拌轴/搅拌桨速度 | 速度：0~97rpm，可调。 |
| 1-7-2搅拌桨 | A、材质：SUS304；B、数量：两个（组）。 |
| 1-7-3搅拌桨形式选择 | A、标配：双麻花搅拌桨+刮壁； |
| 1-7-4刮壁刀 | 数量：1组；刮壁材质：SUS304和Teflon；与行星公转速度一致。------- 基于设计定 |
| 1-8-1分散电机 | A、数量：一台；B、带与电机匹配变频调速器。C、电机功率：4KW |
| 1-8-2分散转速（自转） | 速度：0-3600 rpm； |
| 1-8-3分散轴及分散盘 |
A、材质：SUS304； C、锯齿形分散盘； B、一根，分散轴上安装两层分散盘，保证更好地分散/搅拌。 |
| 1-9升降（锅体） | 电动升降：配直线导轨，定位装置；定位安全可靠。 |
| 1-10定位系统 |
A、带定位调节装置和锁紧装置，可准确定位搅拌桶和上桶体，并防止旋转 B、上桶体下法兰的定位止口与搅拌桶精确配合，保证搅拌桶位置合理，定位准确无误。 |
| 1-11真空系统 | A、搅拌分散过程可在真空状态下进行；真空度：≤-0.098Mpa。 |
| B、含真空泵 | |
| C、配真空缓冲罐 | |
| 1-12控制系统 | PLC触摸屏控制 |
| 序号 | 名称 | 品牌 | 备注 |
| 1 | 搅拌减速机 | 3kw / I=40 | 无锡祺鹏 |
| 2 | 电机 | 4kw 4P | 无锡祺鹏 |
| 3 | 变频器 |
4kw（分散） 3kw（搅拌） |
深圳沃森 |
| 4 | 测温器 | 热电偶 | 台湾和泉 |
| 5 | 轴承 | / | 国产 |
| 6 | 密封件 | / | 台湾鼎基（无锡） |
| 7 | 机械密封 | / | 博格曼（无锡） |
| 8 | 电器元件 | 低压电器元件 | 德力西 |
| 9 | 仪表 | 数显式 | 上海/无锡 |
| 10 | 真空泵 | / | 无锡 |
...
...
