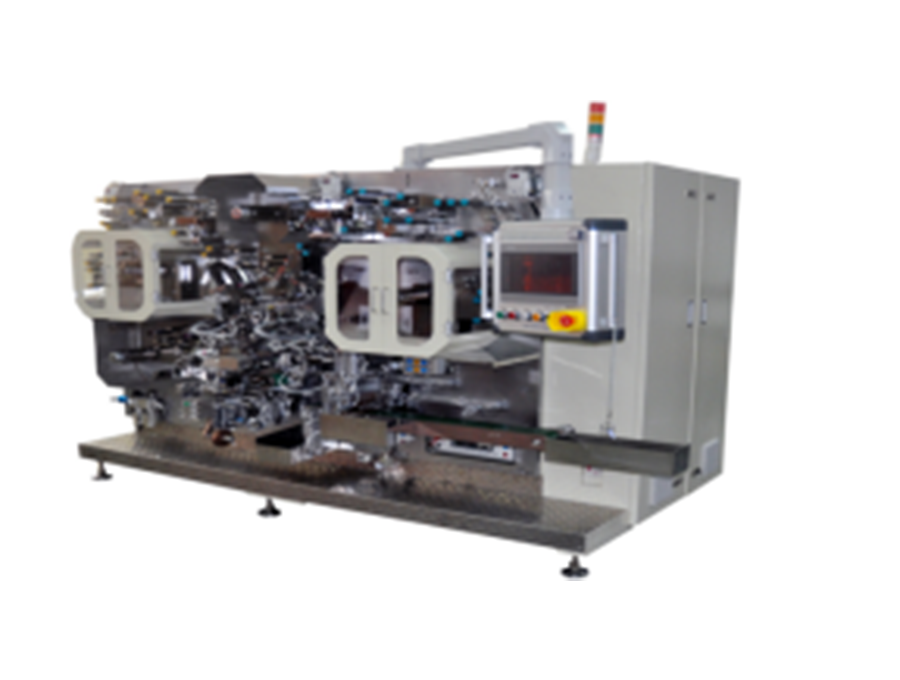

全自动双针方形小聚合物卷绕机 GRS-SZD-60

设备介绍 本设备适用于小方形聚合物电芯的全自动精密卷绕。设备的工作流程:人工将正极片卷料、负极片卷料、隔膜卷料和终止胶带分别装入对应的挂轴上 并按物料走向图安装到工

推荐产品 Recommended Products

产品参数 Product Parameters


主要功能特点:
1. 卷绕头采用公司自主专利技术的双工位卷针带插片功能卷绕机构。
2. 隔膜供料采用公司自主专利技术的隔膜放卷、张力、纠偏一体化模块。
3. 极片供料纠偏采用放卷纠偏、过程纠偏、入片卷绕纠偏共3道纠偏系统。
4. 设备操作简单,性能稳定,维护方便等特点



技术参数
项目 规格\参数
卷针规格 可调卷针8~30mm(固定卷针4.0~10.0mm可定制)
电芯厚度mm 1.5~8
电芯宽度mm 21~38/(12~21)
电芯高度 10~60
隔膜宽度 10~60 mm
极片宽度 8~58 mm
极片长度 180~600 mm
胶带宽度 8~16 mm
卷绕精度 隔膜与负极、负极与正极片对齐误差均≦±0.5 mm
插片针规格 3.0*0.7mm、4.2*1.5mm、8*2.0mm
生产能力 8~15 PPM(与极片长度及人工操作上料速度有关)
