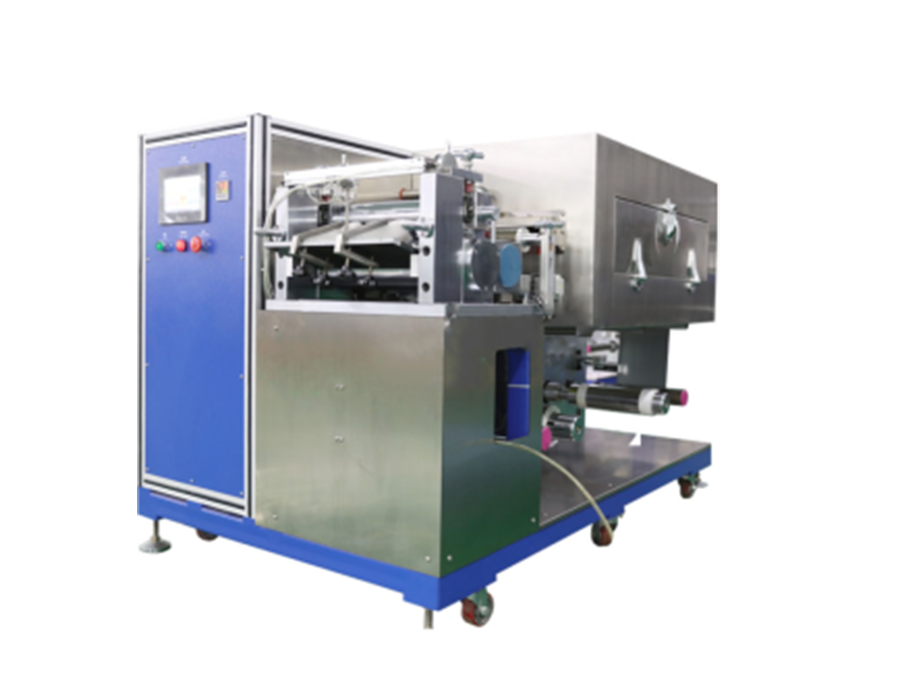

特点:
*可自由切换实现连续和间歇涂布;
*基材张力控制,走带稳定,配置纠偏装置;
*热风式烘箱,上、下双面吹风,干燥效果优质;
*三辊转移式涂布,有较宽的涂布窗口;
*逗号刮刀计量,配合精密调节机构,获得高涂布精度;
*PLC控制,触摸屏操作,方便易用;
*可选溶剂回收处理装置;
设备技术参数及设备主要配置
(一)设备主要配置:
名称 |
产地 |
PLC |
欧姆龙/松下(日本) |
触摸屏 |
台湾威纶 |
中间继电器 |
德国魏德米勒 |
伺服电机 |
安川/松下(日本) |
温控器 |
欧姆龙(日本) |
全自动纠偏 |
光电纠偏 |
全自动张力 |
伺服控制 |
主放(收)料伺服电机 |
日本松下 |
深沟球轴承(机头) |
NSK/NTN |
涂布辊 |
电镀硬铬 |
背辊 |
进口三元乙丙橡胶 |
导向辊 |
铝合金表面阳极处理 |
风机 |
方元工业 |
(二)设备功能:
序号 |
项目 |
技术参数 |
备注 |
1. |
适合体系 |
磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺 |
|
2. |
涂布方式 |
连续涂布、间歇涂布 |
转移涂布机 |
3. |
烘箱节数 |
1节1米烘箱 |
|
4. |
涂布速度 |
0~0.5米视烘干情况而定 |
|
5. |
运行基材厚度 |
铝箔(Al): 8~30um 铜箔(Cu): 8~30um |
|
6. |
辊面设计宽度 |
400 mm |
|
7. |
保证涂布宽度 |
350mm以内 |
|
8. |
涂布精度 |
±3um |
|
9. |
双面涂膜重量精度(mg/cm2) |
涂布中心值±1.0% |
|
10. |
适合浆料黏度 |
2000~12000 (mPas) |
|
11. |
单面涂布干厚度范围 |
20-200μm |
|
12. |
溶剂特性 |
油性溶剂NMP(s.g=1.033,b.p=204℃) |
|
水性溶剂H2O/NMP(s.g=1.000,b.p=100℃) |
|
13. |
适合固含量范围 |
20~85% |
|
14. |
涂布尺寸精度(mm) |
L≤±1、W≤±0.5 |
L:长度方向
W:宽度方向 |
15. |
正反面对位精度(mm) |
L≤±1、W≤±0.5 |
(三)各部分结构介绍:
1,整体式放卷,机头机构:
序号 |
项目 |
技术参数 |
备注 |
1. |
过辊安装结构 |
钢架牢固安装 |
|
2. |
过辊表面处理 |
金属铝辊表面氧化 |
|
3. |
张力控制系统 |
自动控制恒张力 |
|
4. |
纠偏方式 |
自动EPC控制,行程50mm |
|
5. |
上卷料方式 |
料卷采用3英寸气胀轴气涨轴固定; |
|
放卷单气胀轴 |
|
6. |
最大放卷卷径 |
Ф250mm |
|
7. |
气胀轴最大承重 |
25Kg |
|
8. |
放卷气胀轴条数 |
1条 |
|
9 |
主传动电机 |
伺服电机 |
|
10 |
过辊表面处理 |
金属铝辊表面氧化 |
|
11 |
刮刀结构 |
双面逗号刮刀 |
|
12 |
涂辊(钢辊) |
表面镀硬铬 |
|
13 |
背辊(胶辊) |
表面包进口三元乙丙胶 |
|
14 |
刮刀间歇高度调整 |
手动调整; |
|
15 |
单机头位置 |
烘道前安装、操作 |
|
3、烘道
序号 |
项目 |
技术参数 |
备注 |
1. |
烘箱结构 |
单层独立加热,上下排布 |
|
2. |
烘箱长度 |
1米/节 |
|
3. |
材质 |
SUS304不锈钢,内胆1.0mm,外胆1.2mm |
|
4. |
温度控制 |
分为正常工作温度控制、超温监测报警的保护控制,并切断加热主电源;各段完全独立控制 |
|
5. |
加温方式 |
电加热,热风循环结构 |
|
6. |
单节烘箱加热功率 |
5KW |
|
7. |
烘道内温度 |
设计Max150℃,单节烘箱内温差≤±2.5℃ |
|
8. |
吹风方式 |
上、下吹风,上、下风室共用加热体 |
|
9. |
风嘴结构 |
风嘴槽采用专用模具开槽 |
|
10. |
风机控制 |
接触器控制 |
|
11. |
加热控制 |
固态继电器 |
|
12. |
风机材质 |
SUS304不锈钢 |
|
13. |
溶剂回收系统 |
可选配 |
|
4、收卷机构:功能与放卷一样,如下
序号 |
项目 |
技术参数 |
备注 |
1. |
行进纠偏 |
出烘道口安装 |
|
2. |
张力 |
自动控制恒张力 |
|
3. |
安装结构方式 |
钢架牢固安装 |
|
4. |
收卷气胀轴条数 |
1条 |
单臂收卷 |
5、控制系统:
序号 |
项目 |
技术参数 |
备注 |
1 |
主控系统 |
触摸屏、PLC、伺服系统 |
|
2 |
运行方式 |
手动、自动、急停;整机前后均能进行操作 |
|
4 |
报警情况 |
设备出现故障时,触摸屏将显示相应的修正画面 |
|
6、涂布设备外型尺寸及重量:尺寸L1800*W1400*H1200mm 重量约:800KG 安装脚轮脚座
