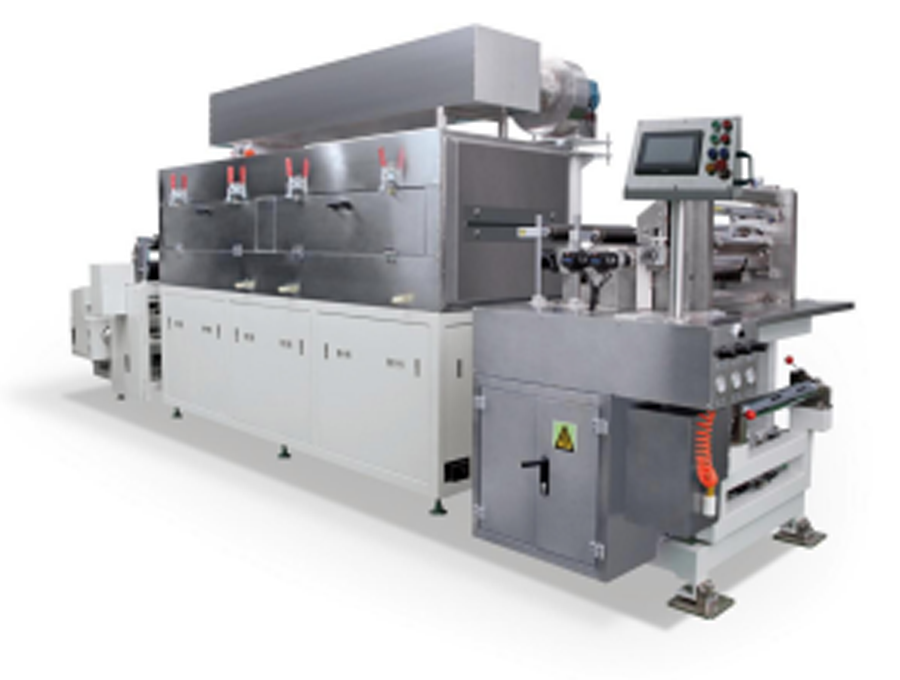

产品特点:
*基材张力控制,走带稳定,配置纠偏装置;
*热风式烘箱,干燥效果优质;
*三辊转移式涂布,有较宽的涂布窗口;
*逗号刮刀计量,配合精密调节机构,获得高涂布精度;
*PLC控制,触摸屏操作,方便易用;
*可选配溶剂回收处理装置
设备技术参数及设备主要配置
(一)设备主要配置:
序号 |
名称 |
产地 |
1 |
PLC |
欧姆龙/松下(日本) |
2 |
触摸屏 |
台湾威纶 |
3 |
中间继电器 |
德国魏德米勒 |
4 |
伺服电机 |
安川/松下(日本) |
5 |
行星减速机 |
台湾台达 |
6 |
温控器 |
欧姆龙(日本) |
7 |
全自动纠偏 |
光电纠偏 |
8 |
全自动张力 |
伺服/张力传感器控制 |
9 |
主放(收)料伺服电机 |
日本松下 |
10 |
深沟球轴承(机头) |
NSK/NTN |
11 |
涂布辊 |
电镀硬铬 |
12 |
背辊 |
进口三元乙丙橡胶 |
13 |
导向辊 |
铝合金表面阳极处理 |
(二)设备功能:
序号 |
项目 |
技术参数 |
备注 |
1. |
适合体系 |
磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺 |
|
2. |
涂布方式 |
连续涂布、间歇涂布 |
转移涂布机 |
3. |
烘箱节数 |
3节1米烘箱 |
|
4. |
涂布速度 |
0~1.5米 |
视烘干情况而定 |
5. |
运行基材厚度 |
铝箔(Al): 8~30um 铜箔(Cu): 8~30um |
|
6. |
辊面设计宽度 |
330 mm |
|
7. |
保证涂布宽度 |
280mm以内 |
|
8. |
涂布辊,胶辊 |
Φ120mm |
|
9. |
刮辊 |
Φ80mm |
|
10. |
涂布精度 |
±3um |
|
11. |
双面涂膜重量精度(mg/cm2) |
涂布中心值±1.0% |
|
12. |
适合浆料黏度 |
2000~12000 (mPas) |
|
13. |
单面涂布干厚度范围 |
20-200μm |
|
14. |
溶剂特性 |
油性溶剂NMP(s.g=1.033,b.p=204℃) |
|
水性溶剂H2O/NMP(s.g=1.000,b.p=100℃) |
|
15. |
适合固含量范围 |
20~85% |
|
16. |
涂布尺寸精度(mm) |
L≤±1、W≤±0.5 |
L:长度方向
W:宽度方向 |
17. |
正反面对位精度(mm) |
L≤±1、W≤±0.5 |
(三)各部分结构介绍:
1,整体式放卷,机头机构:
序号 |
项目 |
技术参数 |
备注 |
1. |
过辊安装结构 |
钢架牢固安装 |
|
2. |
过辊表面处理 |
金属铝辊表面氧化 |
|
3. |
张力控制系统 |
自动控制恒张力,张力范围0~50N,伺服电机控制 |
|
4. |
纠偏方式 |
自动EPC控制,行程50mm |
|
5. |
上卷料方式 |
料卷采用3英寸气胀轴气涨轴固定; |
|
放卷单气胀轴 |
|
6. |
最大放卷卷径 |
Ф250mm |
|
7. |
气胀轴最大承重 |
25Kg |
|
8. |
放卷气胀轴条数 |
1条 |
|
9 |
主传动电机 |
伺服电机 |
|
10 |
过辊表面处理 |
金属铝辊表面氧化, 圆跳动≤30um |
|
11 |
刮刀结构 |
双面逗号刮刀 |
|
12 |
涂辊(钢辊) |
表面镀硬铬 |
|
13 |
背辊(胶辊) |
表面包进口三元乙丙胶 |
|
14 |
刮刀间歇高度调整 |
手动调整; |
|
15 |
单机头位置 |
烘道前安装、操作 |
|
3、烘道
序号 |
项目 |
技术参数 |
备注 |
1. |
烘箱结构 |
双层独立加热,上下排布 |
|
2. |
烘箱长度 |
1米/节 ,共3节,三段控温 |
|
3. |
材质 |
SUS304不锈钢 |
|
4. |
温度控制
|
分为正常工作温度控制、超温监测报警的保护控制,各段完全独立控制 |
|
5. |
加温方式 |
电加热,热风循环结构 |
|
6. |
单节烘箱加热功率 |
6KW |
|
7. |
烘道内温度 |
设计Max150℃,单节烘箱内温差≤5℃ |
|
8. |
吹风方式 |
上、下吹风,上、下风室共用加热体 |
|
9. |
风嘴结构 |
风嘴槽采用专用模具开槽 |
|
10. |
风机控制 |
接触器控制 |
|
11. |
加热控制 |
固态继电器 |
|
12. |
风机材质 |
SUS304不锈钢 |
|
13. |
溶剂回收系统 |
可选配 |
|
4、收卷机构:功能与放卷一样,如下
序号 |
项目 |
技术参数 |
备注 |
1. |
行进纠偏 |
出烘道口安装 |
|
2. |
张力 |
自动控制恒张力,张力范围0~50N |
|
3. |
安装结构方式 |
钢架牢固安装 |
|
4. |
收卷气胀轴条数 |
1条 |
单臂收卷 |
5、控制系统:
序号 |
项目 |
技术参数 |
备注 |
1 |
主控系统 |
触摸屏、PLC、模块、伺服系统 |
|
2 |
运行方式 |
手动、自动、急停;整机前后均能进行操作 |
|
3 |
报警情况 |
设备出现故障时,触摸屏将显示相应的修正画面 |
|
4 |
记数功能 |
生产数量/长度 |
|
5 |
头尾厚度修调方式 |
程序控制钢辊与胶辊速比实现; |
|
6、涂布设备外型尺寸及重量:尺寸L6000*W1200*H1800mm 重量约:2T
(四)设备精度:
1、硬件精度
序号 |
项目 |
技术参数 |
备注 |
1. |
刮刀 |
圆跳≤±1.5um,Ra0.4, 直线度≤±1.5um |
|
2. |
涂辊(钢辊) |
圆跳动≤±1 .5um,Ra0.4 直线度≤±1.5um |
|
3. |
胶辊 |
圆跳动≤10um,直线度≤10um |
|
4. |
纠偏偏差 |
±0.5mm |
|
安装环境要求
1)机头环境温度25~30℃,其余10~40℃;
2)机头相对湿度正极RH ≤35%、负极RH ≤98%,其余≤98%;
五、 配套设施
1)电源:3相 380V,50HZ, 电压波动范围:+8%~–8%;电源启动总功率30KW;
2)压缩空气:经干燥、过滤和稳压后:出气压力大于5.0kg/cm
2;
