内胆尺寸 |
350 高×850 宽×800 深×3 |
外形尺寸 |
2000 高×1270 宽×1150 深 |
适用产品 |
电池、电芯、极片烘烤 |
设备系列 |

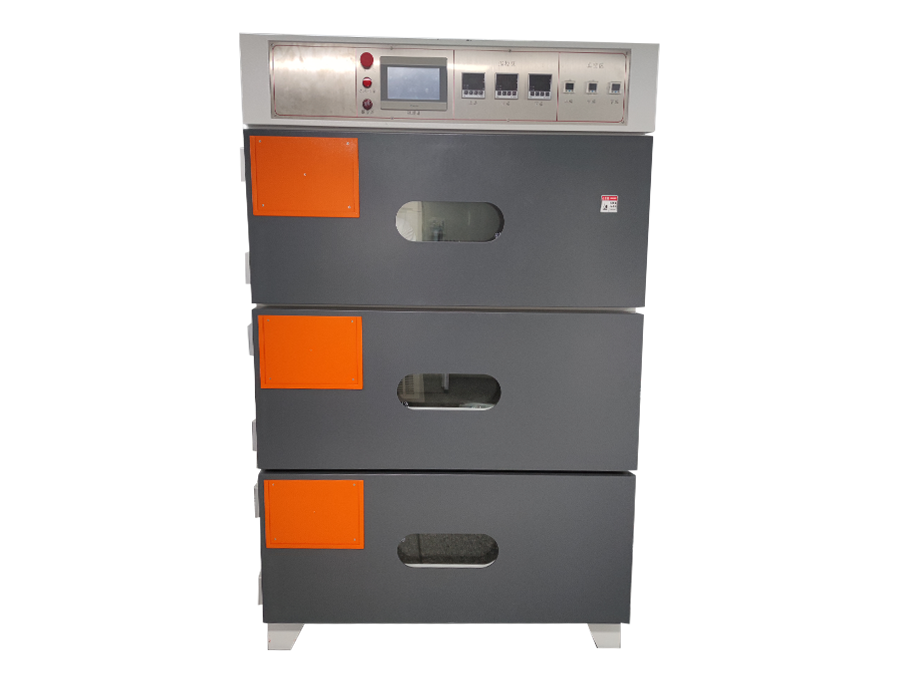

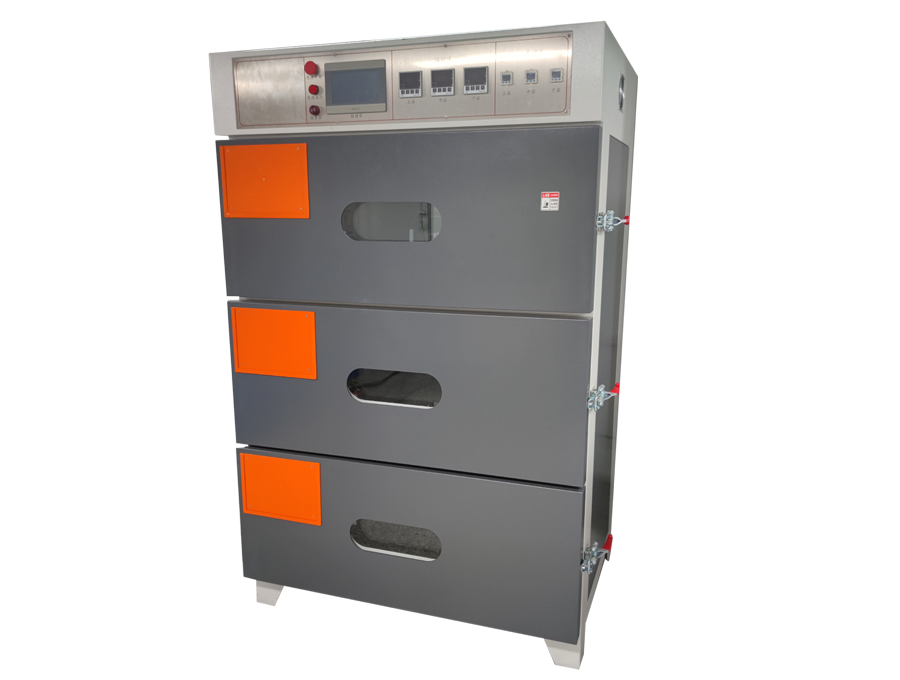

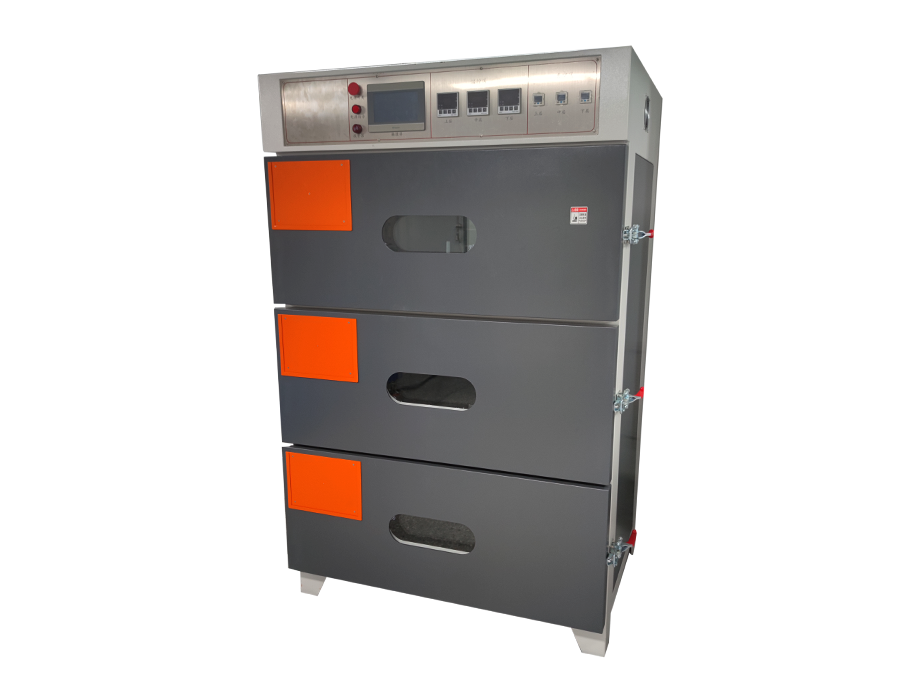

常规真空烤箱系列 |
1、 基本结构有 5 个部分组成:
1. 机架部分;
2. 内腔部分;
3. 抽真空充氮气部分;
4. 电气控制部分;
5. 外循环部分;
2、 工作原理
每台机可连续循环工作;基本流程:开门将电芯或极片放入烤箱中,再设定加热时间、 真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气,完成烘烤过程。
3、配置
3.1、内腔:采用 3.0mm 不锈钢,加强筋为铁方通材料加工
3.2、机架:采用 1.5mm 优质冷轧板制成,由两层保温组成,棉为硅酸铝、铝箔棉、隔音棉三种分层 制作;
3.3、热风系统:各层均由风机、发热箱、风道、风管等组成,更能达到温度的一致性 ;
3.4、控制系统:由 PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等 组成;
3.4、五金件:包括门、后盖、真空管及其它冲压件等组成;
4、机器特点
4.1、开门方式:单开门;弹性双层玻璃门,三层压力检测,有过压保护作用;
4.2、内胆密封圈:开模浇筑而成硅橡胶 O 型密封圈,耐高温、耐腐蚀
4.3、原理:环绕式热风外循环。双层隔热式保温,外温不高于室温+15 度;
4.4、加热结构:采用 O 型外部循环风,左边出风,右边吸风,达到温度一致性;
4.5、高真空气动挡板阀,隔离式三层单独控制;
4.6、触摸屏显示, 自动循环自动控制,完成最后一步回到真空保压;数显安全温度;
4.7、设有多位式超温保护温度控制装置,可有效防止温度失控等温度控制安全问题,提高了超温保 护的精准性;
4.8、控制屏采用触摸屏集中操作,操作方便,控制可靠。程序控制器采用 PLC 控制,工作稳定可靠;
4.9、三层烤箱单独控制,可以分别设定总烘烤时间,周期时间,抽真空时间,干燥时间,参数设定 后,可以按下自动按键进入自动烘烤程序,当时间到达烘烤时间后自动关机,如果温度超过安全温 度值,会自动发出报警并且红色指示灯亮,并自动停止加热,且在显示屏上显示报警信息;
4.10、往箱内充干燥气到-0.1Mpa 至-0.02Mpa 间任意设定值可自动停止充气;
4.11、正常工作中,故障提示报警及故障原因可描述于屏上;
4.12、真空管具有防腐性;
4.13、程序互锁防层间串气。
技术参数:
序号 |
项目 |
技术参数 |
1 |
加热原理 |
外循环热风加热 |
2 |
电源 |
380V 50HZ 14KW |
3 |
气源 |
干燥气体 0.1-0.2Mpa/真空-0.098- -0.1Mpa/压缩气 0.4-0.5Mpa |
4 |
温度 |
室温至 150℃ |
5 |
真空度 |
抽到-0.1--0.098Mpa 间时,数显 24H 保压≥95% |
6 |
显示误差 |
设定值和稳定后表显值≤±0.1℃ |
7 |
保温性能 |
外壁温度不超过 45 度 (玻璃门除外) |
8 |
温度均一性 |
离壁 50MM 内腔各点:真空时≤±4.5℃,常压时≤±3.5℃ |
9 |
串温性 |
≤20℃ (邻层升温 100 度内,只比室温高 20 度内) |
10 |
响应速度 |
室温至 80℃≤30 分钟内表显达到设定值,空载芯部温度 稳定时间 60-120 分钟 |
11 |
抽真空和充氮气位置及 接口规格 |
接口位置在设备后部;抽真空接口为 DN20,充干燥气接 口为¢12mm 气管接口 |
12 |
内胆尺寸 (201 材质) |
350 高×850 宽×800 深×3 |
13 |
外形尺寸 |
2000 高×1270 宽×1150 深 |
14 |
外观颜色 (烤漆处理) |
灰白橙 |
电气配置:
序号 |
名称 |
规格描述 |
1 |
PLC |
福建维控 |
2 |
触摸屏 |
7 寸 LCD 维控彩屏 |
3 |
温控器 |
数显智能温控仪/微电脑 PID 自动演算 |
4 |
温控模式 |
PID+SSR(可控硅) ,上海亚泰 |
5 |
超温保护 |
上海亚泰温控仪 |
6 |
温度传感器 |
华菱 K 型热电偶 |
7 |
真空表 |
数显真空表/-101.0-101.0kPa 正负压通用型 ,台湾经登 |
8 |
真空阀/氮气阀 |
真空挡板阀 |
9 |
报警器 |
声光报警 |
|
10 |
发热管 |
宏成达 |
11 |
控制方式 |
每个工作室独立工作,加热、抽真空和充氮气的工作方式 为 PLC 自动循环式,各工作段的操作通过触摸屏设置 |
7、
安装条件
7.1 烘箱正面距离墙壁不得小于 1500mm,左右后侧不得小于500mm。用户须提供独立的配电开 关并负责设备外部的电源的连接。
7.2 安装区域条件 (买方提供) :
7.2.1 电源:三相四线交流 380±38V,频率:50±1Hz;
7.2.2 真空源:压力-0.1MPA,真空管 DN20 宝塔接头
7.2.3 氮气源:压力 0.1~0.2MPA,氮气管道¢12 气管
7.2.4 压缩空气:0.4~0.6MPA, ¢8 气管 7.4、电能耗
7.4.1 最大时≤14kw/小时 7.5、环境要求
7.5.1 温度-5~35℃ ,湿度 ≤40%
7.5.2 周围无易燃易爆气体、液体或固体
7.5.3 杜绝在箱内烘烤易燃物品,可燃气体及爆炸性物。
8、每台随机配件清单:说明书 1 份
9、质量保证与售后服务:
9.1、所有设备在安装调试合格之日起计算质保期,整机质保期为 12 个月。质保期内所发生 的设备故障,卖方无偿提供设备维护和更换零部件,自接到服务通知起 (电话、传真或 信函)2 小时内给买方作出响应;对买方不能自行解决的问题,卖方人员应及时到买方现场进 行维修;
9.2 卖方职责
9.2.1 解决在非买方环境或人为因素所造成的设备疑难故障,包括由此造成的零部件更 换、机械及电器故障的排除及其它问题;
9.2.2 及时软件更新,不断提升设备性能。
9.3 技术支持
9.3.1 设备保修期满后卖方仍然进行为期三年的跟踪服务和技术支持;
9.3.2 免费软件更新;
9.3.3 有偿提供技改服务,只收取基本配件费用和人工差旅费用。
培训内容包括:
A、设备安全防护常识
B、设备的工作原理及总体结构
C、设备的操作和注意事项
D、设备的日常维护及备件更换操作技能
