刀片式连续分条机(带CCD视觉检测系统)

1) 连续分条机是在日本西村基础上进行改进提高的产品。 2) 连续分条机采用刀片式刀具,分切无毛刺,采用悬臂结构刀架,组合换刀方便。 3) 收卷采用滑差气涨轴独立张力,并且自动

推荐产品 Recommended Products

产品参数 Product Parameters

 设备规格:
1) 电源要求:380V/三相/50Hz ,功率:6KW
2) 压缩空气:压力:0.6 MPa,  流量:0.04 M3/min;
3) 分切材料:9-30μm的铜箔或铝箔,双面涂有电极材料,经烘干、滚压后,厚度为50~150μm的电池极片;
4) 放卷方式:单轴被动放卷,自动纠偏,恒张力控制;
5) 放卷最大宽度:700mm;
放卷卷径:最大不小于600mm;
6) 导辊宽度:≥750mm;
7) 传动速度:机械速度:90m/min,连续可调。
8) 分切精度:±0.1㎜;
9) 材料复卷:上、下双轴收卷, 收卷直径:最大Φ500㎜;
10) 设备总重量主机:约  2.5T ,
设备安装地面承重要求: > 1.5T/m2,并在设备底部放置垫板(供方提供)。

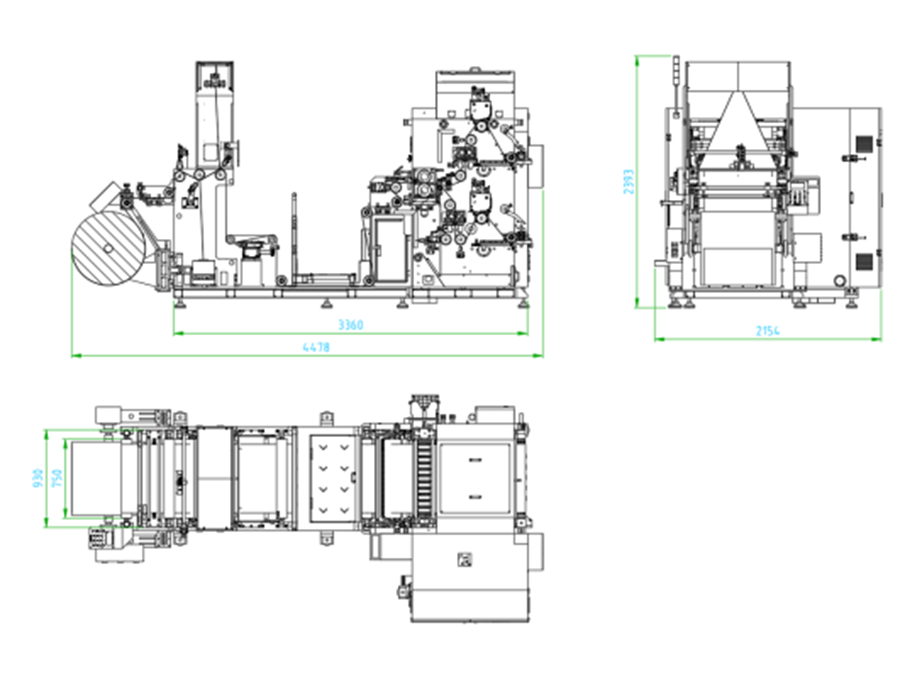

11) 设备尺寸: 约  长4500mm×宽2200mm×高2400mm。

设备性能指标与参数要求
1)  可连续纵切间歇涂布或连续涂布的电池极片, 机械速度:90m/min,连续可调。
2)  能通过更换垫块改变分切宽度和分切条数,分切宽度精度:≤±0.1㎜;
3)  有效分切极片幅宽:≤670mm;箔材宽度700mm;
4)  收、放卷轴为气涨轴(其中:收卷采用滑差气涨轴),轴径76.2mm(3寸标准型),
5)  最大收卷直径500mm;
6)  收卷承量150~300kg,放卷承重150~300Kg;
7)  收、放卷自动张力控制,张力值可连续设定,收卷同步控制;
8)  放卷纠偏控制器精度:±0.2㎜。
9)  收卷整齐度:≤±0.2mm
10)  放卷物料直径:Φ600mm
11)  放卷料移动总长度:80mm
12)  分切刀直径:Φ130mm;刀片式结构;每片刀片上刻有条码,可用于追溯其使用寿命;刀片最小使用直径127mm;
13)  分切最大废边宽度:≤5mm(max);采用专门的吸尘装置吸走。
14)  分切边缘无毛刺,无波纹,分切宽度误差≤±0.05mm;分切后,垂直方向毛刺9μm,平面方向毛刺≤12μm,分条直线度≤±0.2mm/米;
15)  有专门用于清除粉尘的集尘装置,配置工业吸尘器吸尘;
16)  电极极片分切后的复(收)卷材料端面整齐,无折边;
17)  分切刀上下间隙可调;
18)  分切刀前有安全防护措施;
19)  分切刀前装有极片对接装置;
20)  放卷端有点动运行装置(脚踏开关形式);
21)  分切速度伺服调速,收卷自动同步跟踪;
22)  配有分切后除尘除铁装置,配置工业吸尘器吸尘;
23)  设备喷涂颜色:按供方标准色样;
24)  整机运行安全、稳定,控制可靠,操作方便。


四、设备主要部件配置:










一、材料:
1. 分切机墙板:铸件;
2. 过辊:采用氧化铝或镀铬过辊;
3. 刀具材料:硬质合金刀,沪马,欧林等产品;
4 收卷轴:滑差气涨轴,台湾台资企业。

二、电气元件:
1) 张力控制:博讯;
2) 电器控制器件:施耐德,正泰;
3) 伺服电机:松下、富士;
4) 收卷卷径检测,过辊跟随精密电位器跟踪器:深圳;
5) 精密行星减速机:中大:
6) 缺口检测传感器:欧姆龙
7) 光电开关:欧姆龙
8) 模拟量输出模块:松下或其他日本产品
9) 纠偏控制: pausource,ORIENTALDA;
10) 直线导轨:,ABBA、HIWIN等
11) 气缸、气动元件:AIRTAC、KCD;
12) 同步慢速电机:苏州;
13) 控制PLC:松下或其他日本产品;
14) 人机界面触摸屏:昆仑通态;
15) CCD:超音速、东森或同等品牌
16) 电气比例调节阀:SMC;
17) 变频器:台达。
