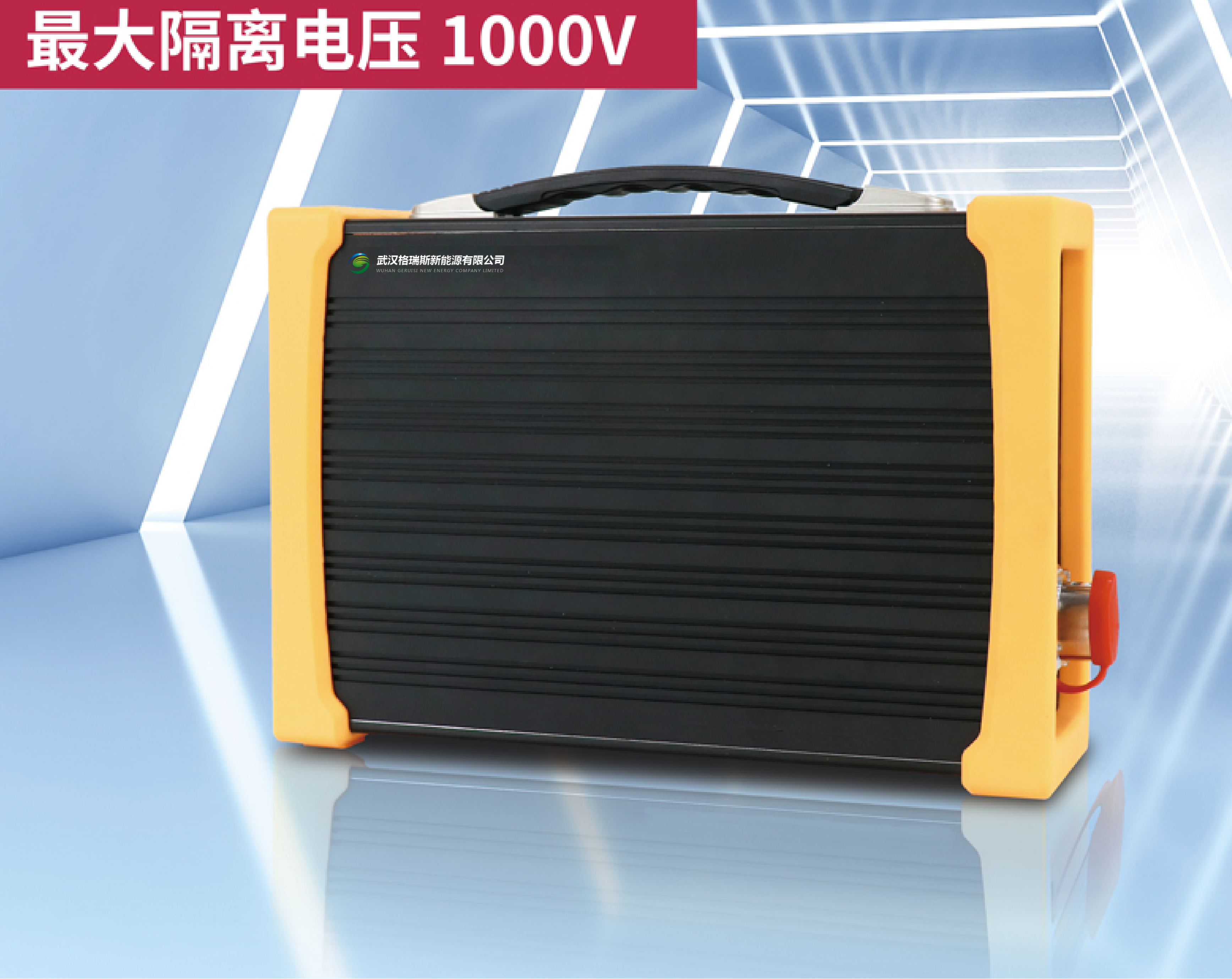

GRS-7008 便携式阻抗分析仪

产品概述 GRS7008 是一款可应用于工程现场锂电堆健康状态监测的便携式测试分析仪。单台 GRS7008 常规版本拥有 19 个测试通道且相互独立(16 个电压测量通道 +1 个电流测量通道 +1 个温度测

推荐产品 Recommended Products

产品参数 Product Parameters

产品概述
GRS7008 是一款可应用于工程现场锂电堆健康状态监测的便携式测试分析仪。单台 GRS7008 常规版本拥有 19 个测试通道且相 互独立(16 个电压测量通道 +1 个电流测量通道 +1 个温度测量通道 +1 个绝缘阻抗测量通道)。
定制版本通道不限。
产品特点
▪ 隔离技术:电源隔离、采集通道隔离
▪采集通道高输入阻抗(> 100MΩ)
▪集成化、小型化、轻型化、智能化监测电池状态
▪ WiFi 通讯,数据和报警信号自动传输到用户的移动终端
▪可同时监测锂电池堆内各片电池的电压和交流阻抗、电池对地绝缘阻抗以及电池模组内温度
▪高精度阻抗测试:采用最精确的单正弦技术,FFT 计算,确保阻抗测试精确稳定,阻抗精度 2‰
▪测量的极限值低:精确测量的阻抗模值最低可至 10 μΩ
应用范围
储能站、移动储能车等的锂电堆健康状态监测。



GRS-7008 便携式锂电堆健康状态测试分析仪
通道数 (16 个电压测量通道 +1 个电流测量通道 +1 个温度测量 通道 +1 个绝缘阻抗测量通道)/ 台(可定制)
施加电流范围 ±2A p(可定制)
最大输出功率 120W
信噪比 > 70dB
电池堆电芯阻抗测量最小值 10μΩ
阻抗测量频率范围 0.1Hz ~ 10kHz
阻抗扫描方式 对数或自定义频率设置(可设置至少 10 个不同频率)
阻抗测量精度 ± 2‰
测量储能模组电压范围 10V ~ 60V
最大隔离电压 1000V
采样速率 每个通道最大采样速率 256 kHz
采集通道输入阻抗 > 100MΩ
EIS 测量精度 ≤ 2‰
通讯接口 Wifi
供电电源 220V/50Hz,适配器
电极连接方式 二电极(正负极夹子线),可定制多芯插口
测试结果呈现 交流阻抗图谱和阻抗数据表,绝缘阻抗和温度变化数据 表,每节电芯的开路电压数据表
仪器尺寸 280mm×196.5mm×84 mm
