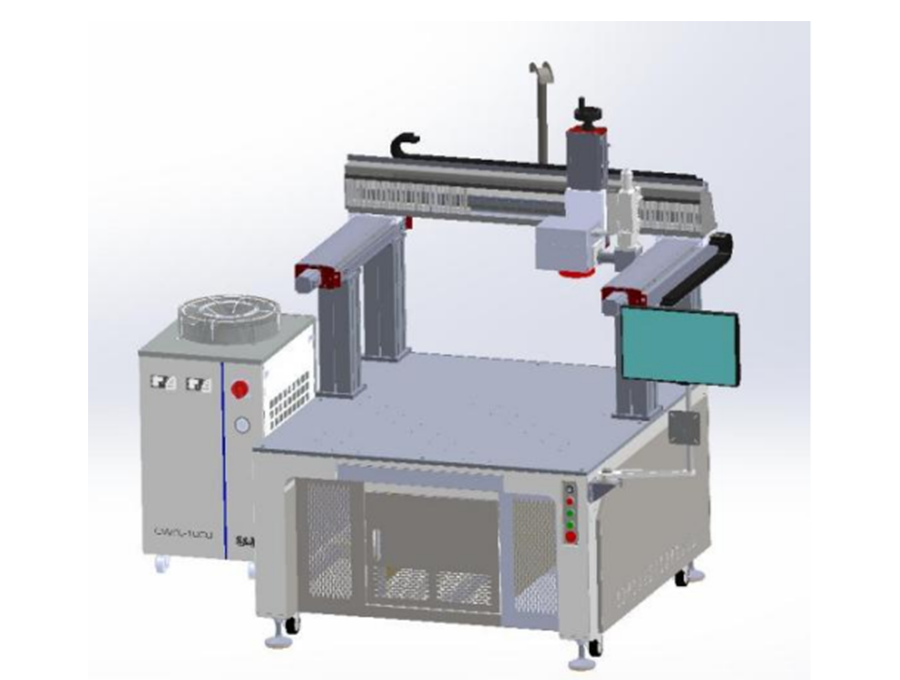

激光焊接机GRS-ZHC1500W
| 1. 振镜扫描范围 150×150mm，超出范围部分通过 xy 轴移动区域焊接； 2. 区域移动幅面 x800 y600； 3. 振镜头到工件焊接表面距离 335mm ，不同高度的产品通过调节 z轴高度后使用; 4. z 轴高度 |
| 型号 | GRS-ZHC1500W |
| 最大输出功率 | 1500W |
| 中心波长 | 1070±10nm |
| 输出功率不稳定度 | <1% |
| 光束质量 | M² <1.3 |
| 光纤长度 | 20m |
| 光纤芯径 | 100um |
| 工作模式 | 连续或调制 |
 激光器电力消耗功率 |
 2kw |
| 水箱电力消耗功率 | 1.5kw |
| 工作环境温度 | 5-45℃ |
| 工作环境湿度 | <75% |
| 冷却方式 | 水冷 |
| 供电需求 | 380v±10% AC、50hz 60A |
 序号 |
 配件名称 |
 型号 |
 品牌 |
 备注 |
| 1 | 光纤激光焊接机 | GRS -ZHC1500W | 格瑞斯 | |
| 2 | 激光器 | 5M-0150HC | GW（光惠） | 1500W |
| 3 | 冷水机 | cwfl-150AN | 特域 | 双温控冷水机 |
| 4 | 激光输出头 | 15GB | 格瑞斯 | 二维光学振镜扫描头 |
|
5 |
软件系统 | ZJH23P-B | 格瑞斯 | 移动幅面振镜焊接系 统 |
| 6 | 主机机架 | 模 组 行 程 x800y600z200 | 格瑞斯 | 钣金机柜 |
 7 |
 电气控制 |
 |
 格瑞斯 |
 |
| 8 | 电脑主机 | 主 频 2.7GHZ 以 上 内存 4G | 格瑞斯 | 固态硬盘/win7 |
|
9 |
伺服系统 |
400W |
三 菱 / 雷 赛 | |
| 10 | 丝杆/导轨 | 研磨丝杆 | 上银/TBI | 重定位精度 0.03mm |
| 11 | 保护窗口 | 石英透镜 | 格瑞斯 |
...
...
