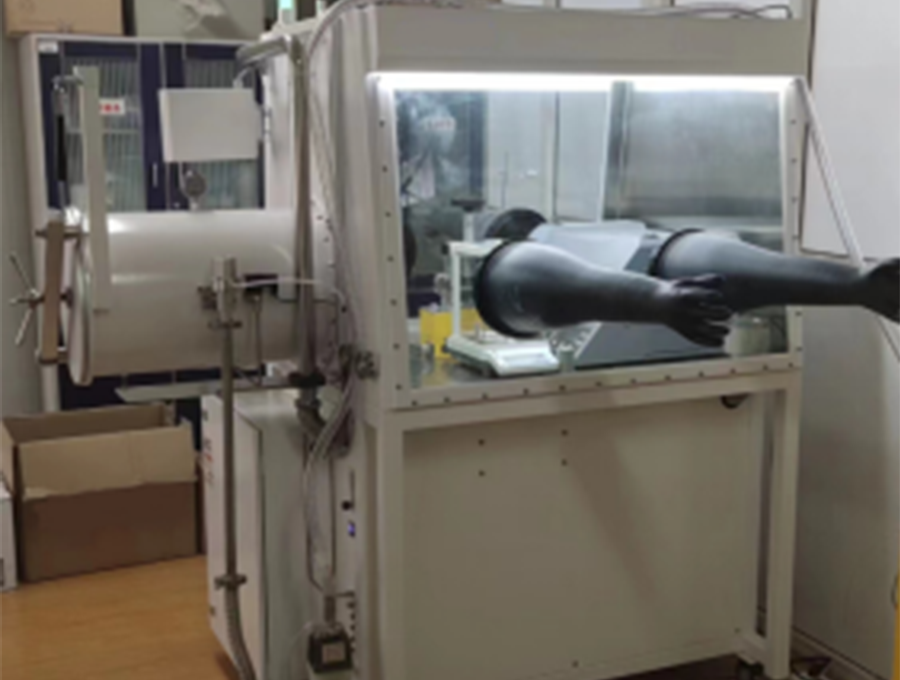

双面双工位手套箱
产品型号:GRS-1200
(一)技术参数
1.箱体
箱体:1200mm(长)×1000mm(下宽)×900mm(高),材质为3mm厚SUS304;
前窗:倾斜设计的操作面,8mm厚可拆卸钢化玻璃视窗;
手套口:直径220mm硬铝合金实心棒材加工而成,经耐腐蚀阳极氧化处理;
手套:美国诺斯丁基橡胶手套,手套口径8英寸,厚度0.4mm;
压力:使用压力区间为-12mbar—12mbar;
压力开关:德国哈斯瓦谢微压压力传感器;
照明:使用
LED灯带,节能环保;
置物架:箱体设置2层置物架;
支架:高920mm,安装有万向脚轮及不锈钢水平支撑座;
接口:箱体设置多个KF40接口,以便于接入液体、气体、信号等;
电源:220V,50Hz多孔灌胶插线板;
过滤器:箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器;
泄漏率:<0.001vol%/h;
自动清洗:箱体带自动清洗功能,快速置换箱体气氛。
2.过渡舱
尺寸:大过渡舱Φ390mm * 600mm,材质为3mm厚SUS304,活塞门;
小过渡舱Φ150mm * 300mm,材质为3mm厚SUS304;
位置:箱体右侧有大小过渡舱各1个;
托盘:大过渡舱内设可滑动300mm * 450mm,SUS304托盘;
小过渡舱内设半圆形SUS304托盘;
小过渡舱盖采用杠杆锁压紧式,开闭简单方便且密封性能优异;
操作:大过渡舱手动开闭,具有自动抽气补气功能,通过触摸屏控制;
小过渡舱手动开闭,三通球阀手动操作抽气补气;
真空度:≤-0.1MPa,带显示,配置德国WIKA耐震真空压力表。
3.循环净化再生系统
3.1循环风机
3.1.1品牌:台湾达纲,采用西门子变频器控制;
3.1.2流量:90m
3/h,安装在密闭的经压力测试的不锈钢容器内;
3.1.3降噪:装有风机的不锈钢容器下部有减震装置,降低风机噪音;
3.1.4水冷:装有水冷回路,可接水路降低风机运行时产生的热量。
3.2单净化柱
3.2.1净化材料:5KG美国UOP分子筛、5KG德国BASF铜触媒;
3.2.2净化能力:水:2KG、氧气:60L;
3.2.3净化效果:水氧含量<1PPM;
3.2.4工作气体:纯度为99.999% 的N₂(氮气)或Ar(氩气);
3.2.5高真空角阀:采用新莱全不锈钢角阀,防腐耐用。
3.3再生系统
3.3.1再生:净化材料吸附饱和后,用混合气再生,恢复净化材料净化能力;
3.3.1混合气:H₂(5%)、N₂(95%);H₂(5%)、Ar(95%).
3.4阀组
德国Burkert电磁阀组,
模块化设计。
4.控制显示系统
4.1控制方式:昆仑通泰7”触摸屏、循环再生控制、密码保护、动态界面;
4.2压力控制:触摸屏自动控制箱体、过渡舱的压力(±10mbar),工作压力0~5mbar;
4.3脚踏阀:微调箱体压力、方便操作;
4.4自动清洗:在触摸屏点击箱体自动清洗功能并设定时间,系统将开始清洗箱体;
4.5水氧报警:箱体内水氧含量超出设定值时声光报警。
5.真空泵
爱德华RV12真空泵,流量12m³/h,极限真空2*10
-3mbar,对大小过渡舱进行抽真空。配备油雾过滤器。
6.水分析仪
6.1 品牌:原装进口英国米歇尔、PLC显示;
6.2 范围:0-1000ppm;
6.3 误差:±1% ppm;
6.4 环境:-10℃—50℃.
7.氧分析仪
7.1 品牌:久尹、美国AII传感器(电化学)、独立显示、PLC显示、灵敏度高;
7.2 范围:0-10、100、1000ppm多段测量,微量氧专用;电化学电池(耐污染能力强,使用于锂电研发生产领域);
7.3 精度:0 ~ 10PPM ±3%FS(0.3PPM);
0 ~ 100PPM ±2%FS( 2 PPM);
0 ~ 1000PPM ±1%FS(10 PPM);
7.4 环境:-10℃—50℃;
有全量程独立显示,可自行校准!数据无法作假!
8.有机溶剂吸附系统(溶剂柱)
吸附材料:填装水洗真空烘烤优质活性炭(宁夏产),10KG;
吸附效果:吸附粉尘及有机溶剂,饱和后更换新材料。
(二)主要配置
序号 |
名称 |
品牌 |
规格 |
单位 |
数量 |
备注 |
1 |
箱体 |
格瑞斯 |
尺寸:1200×1000×900mm
材质:3mm厚SUS304
手套:美国诺斯丁基橡胶8B1532
照明:LED光源
传感器:德国哈斯瓦谢微压压力传感器
清洗:箱体自动清洗,快速置换 |
台 |
1 |
|
2 |
大过渡舱 |
格瑞斯 |
大过渡舱:Φ390 * 600mm
自动抽补功能 |
台 |
1 |
|
3 |
小过渡舱 |
格瑞斯 |
小过渡舱:Φ150 * 300mm
材质:3mm厚SUS304 |
台 |
1 |
|
4 |
循环净化再生系统 |
格瑞斯 |
净化柱1个
德国BASF铜触媒5KG
美国UOP分子筛5KG
全不锈钢高真空挡板阀
风机1台
台湾达纲风机、流量100M3/h
阀组1套 德国Burkert电磁阀组
模块化设计 |
套 |
1 |
|
5 |
控制系统 |
西门子 |
德国西门子PLC |
套 |
1 |
|
6 |
显示系统 |
昆仑通泰 |
7”彩色触摸屏,动态显示 |
套 |
1 |
|
7 |
真空系统 |
爱德华 |
英国爱德华RV12
流量12m³/h,极限真空2*10-3mbar |
套 |
1 |
|
8 |
水分析仪 |
英国米歇尔 |
原装进口、PLC显示 |
台 |
1 |
|
9 |
氧分析仪 |
久尹 |
美国AII传感器、独立显示、PLC显示 |
台 |
1 |
|
10 |
有机溶剂吸附系统 |
格瑞斯 |
水洗真空烘烤优质活性炭 |
套 |
1 |
|
(三)随机配件
序号 |
备品附件 |
单位 |
数量 |
备注 |
1 |
合格证 |
套 |
1 |
|
2 |
操作说明书 |
套 |
1 |
|
3 |
全套密封圈 |
套 |
1 |
(赠送) |
