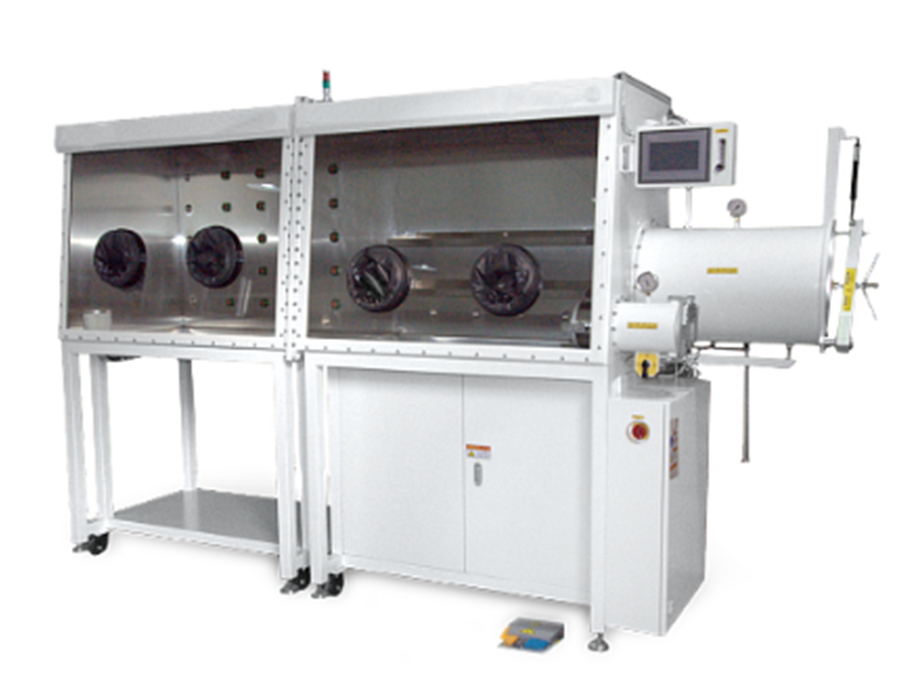

双面四工位手套箱技术参数
1.箱体
箱 体:2400mm(长)×1200mm(下宽)×900mm(高)、材质为3mm厚SUS304。(两节双面箱体)
前 窗:倾斜设计的操作面,8mm厚可拆卸钢化玻璃视窗。
手 套 口:直径220mm硬铝合金实心棒材加工而成,经耐腐蚀阳极氧化处理。
手 套:美国诺斯丁基橡胶手套,手套口径8英寸,厚度0.4 mm。
压 力:使用压力区间为±10mbar。
压力开关:德国哈斯瓦谢微压压力传感器
照 明:使用LED灯带,节能环保。
置 物 架:箱体设置2层置物架。
支 架:高950mm,安装有万向脚轮及不锈钢水平支撑座。
接 口:箱体设置多个KF40接口,以便于接入气体、液体、信号等。
电 源:220V、50Hz多孔灌胶插线板。
过 滤 器:箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器。
泄 漏 率:<0.001vol%/h,ISO 10648-2国际标准,具有中国计量科学研究院检测报告。
自动清洗:箱体带自动清洗功能,快速置换箱体内气氛。
2.过渡舱
尺 寸:大过渡舱Φ390mm*600mm,材质为3mm厚SUS304,活塞门。
小过渡舱Φ150mm*330mm,材质为3mm厚SUS304。
位 置:箱体右侧有大小过渡舱各1个。
托 盘:大过渡舱内设可滑动240mm*580mm SUS304托盘。
小过渡舱内设半圆形SUS304托盘。
小过渡舱盖采用杠杆锁压紧式,开闭简单方便且密封性能优异。
操 作:大过渡舱手动开闭,具有自动抽气补气功能,通过触摸屏控制。
小过渡舱手动开闭,三通球阀手动操作抽气补气。
真空度:≤-0.1MPa,带显示,配置德国WIKA耐震真空压力表。
3.循环净化再生系统
3.1循环风机
品 牌:
台湾达纲风机,流量90m3/h
采用西门子变频器控制。
安 装:安装在密闭的经压力测试的不锈钢容器内。
降 噪:装有风机的不锈钢容器下部有减震装置,降低风机噪音。
水 冷:装有水冷回路,可接水路降低风机运行时产生的热量。
3.2单净化柱
净化材料:填装7.5KG美国UOP分子筛、7.KG德国BASF铜触媒。
净化能力:水:3KG、氧气:90升。
净化效果:水氧含量<1PPM。
工作气体:纯度为99.999% 的N2(氮气)或Ar(氩气)。
高真空角阀:新莱不锈钢角阀,采用焊接波纹管,耐真空性能优异。
3.3再生系统
再 生:净化材料吸附饱和后,用混合气再生,恢复净化材料净化能力。
混合气:H2 5%、N2 95% ;H2 5%、Ar 95%。
3.5 有机溶剂吸附系统
填装水洗真空烘烤优质活性炭6KG,吸附粉尘及有机溶剂,饱和后更换新材料。
该系统前后装有阀门且设有抽真空补气回路,更换材料时不会破坏箱体气氛。
4.控制显示系统
控制方式:西门子PLC、昆仑通泰7”触摸屏、循环再生控制、密码保护、中英界面。
压力控制:触摸屏自动控制箱体、过渡舱的压力,箱体工作压力-10mbar ~ +10mbar。
脚 踏 阀:微调箱体压力、方便操作。
安 全 阀:箱体压力超过12mbar时自动开启安全阀泄压,保护设备、手套、材料。
自动清洗:在触摸屏点击箱体自动清洗功能并设定时间,系统将开始清洗箱体。
水氧报警:箱体内水氧含量超出设定值时报警。
7.水分析仪
品 牌:原装进口英国米歇尔、陶瓷湿度变送器、PLC显示
范 围:-100~+20℃露点(0-1000PPM)
精 度:±2℃露点
环 境:-40℃ ~ +60℃
7.氧分析仪
品 牌:久尹、美国AII传感器(电化学)、独立显示、PLC显示、灵敏度高
范 围:0-10、100、1000ppm
微量氧专用电化学电池
精 度:0 ~ 10PPM ±3%FS(0.3PPM)
0 ~ 100PPM ±2%FS( 2 PPM)
0 ~ 1000PPM ±1%FS(10 PPM)
环 境:-10℃—50℃
氧分析仪行业最高端美国AII GPR系列电化学
氧传感器,抗污染能力超强,寿命长
独立显示屏上0~25%全量程显示氧含量
客户可自行校准,数值无法作假!
客户可自行校准,数值无法作假!
9.有机溶剂、氢氟酸吸附系统
填装美国UOP活性氧化铝和高效活性氧化铝,吸附氢氟酸、有机溶剂,饱和后可以快速更换。
二、主要配置
序号 |
名 称 |
品 牌 |
规 格 |
单位 |
数量 |
备注 |
1 |
箱 体 |
格瑞斯 |
尺 寸:2400×1200×900mm
材 质:3mm厚SUS304
前 窗:8mm厚钢化玻璃
接 口:箱体背板多个KF40接口
手 套:美国诺斯丁基橡胶手套
照 明:LED光源
传感器:德国哈斯瓦谢
清 洗:箱体自动清洗,快速置换 |
台 |
1 |
|
2 |
大过渡舱 |
格瑞斯 |
大过渡舱:Φ390*600mm自动抽补
材 质:3mm厚SUS304 |
台 |
1 |
|
3 |
小过渡舱 |
格瑞斯 |
小过渡舱:Φ150*330mm
材 质:3mm厚SUS304 |
台 |
1 |
|
4 |
循环净化再生系统 |
格瑞斯 |
净化柱:德国BASF铜触媒7.5KG
美国UOP分子筛7.5KG
不锈钢高真空挡板阀
风 机:台湾达纲风机、流量90M3/h
西门子变频器控制
阀 组:德国Burkert电磁阀组
集成阀座模块化设计
有机溶剂、HF吸附系统
填装真空烘烤活性炭与高效活性氧化铝。 |
套 |
1 |
|
5 |
控制系统 |
西 门 子 |
德国西门子PLC |
套 |
1 |
|
6 |
显示系统 |
昆仑通泰 |
7”彩色触摸屏 |
套 |
1 |
|
8 |
水分析仪 |
英国米歇尔 |
原装进口、独立显示、PLC显示 |
台 |
1 |
|
9 |
氧分析仪 |
久尹 |
原装进口美国AII传感器、独立显示、PLC显示 |
台 |
1 |
|
10 |
真空系统 |
爱德华 |
英国爱德华RV12
流量12m³/h极限真空2*10-3mbar |
套 |
1 |
|
三、随机配件
序号 |
备品附件 |
单位 |
数量 |
备注 |
1 |
合格证 |
套 |
1 |
|
2 |
操作说明书 |
套 |
1 |
|
3 |
全套密封圈 |
套 |
1 |
(赠送) |
