超薄款电池检测设备(科研电池测试系统)
适用于:大专院校、科研机构、电池材料生产及电池生产企业对扣式电池、模拟电池、半电池、三电极电池、超级电容器 等相关电化学方面的测试研究。 |
型号Model | BT2018A | BT2018AS |

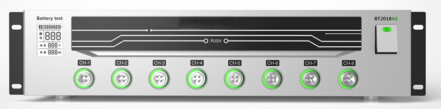

产品图 | ||
外形特点 | 超薄设计 | 自带扣式电池测试舱 |
产品尺寸 | 长×宽×高=45cm×29cm×7cm | 长×宽×高=45cm×29cm×10cm |
组合数量 | 20台/机柜,配有夹具托盘 | 10台/机柜 |
测量精度 | 测试精度:±0.02%FS;稳定度:±0.02%FS;支持在线校准 | |
箱体结构 | 面板采用纯铝材质,表面喷沙处理工艺 | |
指示灯 | 七彩颜色灯圈设计,多种状态(充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等),与控制软件测试完成后的状态信息颜色一致 | |
测试环境 | 支持环境温度、湿度数据实时显示 | |
CPU | ARM系列,32位,三核 | |
DA/AD | 16位/24位(目前最高位数) | |
仪表放大器 | 双AD620仪表放大器 | |
数据采样频率 | 不少于10条数据/秒(有效数据) | |
通道数 | 8通道/台,可独立编程,互不干扰,每台计算机可接入256台。 | |
设备量程 | 电压:3V,5V,6V(可选) 电流:1mA,2mA,5mA,10mA,20mA,50mA,100mA(可选) | |
控制方式 | 恒流源与恒压源采用双闭环结构,高精度线性调整 | |
屏显信息 | 3寸LCD(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节 | |
散热方式 | 风冷,风机转速支持程控、温控、全速三种模式可选 | |
通讯方式 | USB/RS485,采用光电隔离技术,并且软件可自动搜寻接入计算机的所有设备 | |
基准特性 | 采用美国专用基准集成芯片;温度系数:5ppm/℃(最大值) | |
接入方式 | 四线制、支持三电极测量;扣式夹具、鳄鱼夹具、聚合物夹具等(用户可选) | |
输入阻抗 | ≥10GΩ(静置状态下漏电流<0.1nA,停电状态下电池与设备完全断开) | |
软件特性 | C#平台开发,WIN10风格,平面化设计,适应现在流行操作习惯 | |
测试方案特性 | 方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等 | |
模式编辑特性 | 根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改 | |
模式操作特性 | 启动、停止、续接启动、强制跳转、参数重置、变更通道等 | |
运行模式 | 静置、恒流充电、恒流放电、恒压充电、恒阻放电、恒功率充电、恒功率放电、倍率充电、倍率放电 | |
显示位数 | 6位有效数字(电压:×.×××××;电流:×.×××××) | |
DCIR测试 | 支持定点进行DCIR的计算 | |
截止条件 | 终止电压、电流、容量、时间、负斜率等 | |
数据展现方式 | 座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层) | |
测试事件记录 | 对测试过程中所有测试事件具有记录功能,如:运行、停止、保护信息、参数重置、通道变更、在线校准等 | |
循环嵌套 | 具有嵌套循环功能,最大支持3层嵌套 | |
循环次数 | 1-99999次 | |
数据采样方式 | 时间变化△t:50ms---3600S;电压变化△U:1mV---50V;电流变化△I:10uA--5000mA | |
数据导出 | 可导成EXCEL、TXT、图形 | |
数据另存 | 支持单个或多个数据另存,多个数据另存自动新建文件夹,文件名自动加入启动时间及箱号和通道号,便于数据管理 | |
保护条件 | 延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、(单体过温保护*)等, | |
运行保护 | 支持停电保护、通讯间断保护、电脑死机保护、系统死机保护 | |
报警方式 | 测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息 | |
软件升级 | 支持网络远程推送,在线升级 |
