科研电池测试系统
测试通道:8通道/台, 电压量程:3V,5V,6V,7V(用户可选) 电流量程:四档自动切换(0.5uA--0.1mA--1mA--10mA--100mA) 电压精度:±(0.02%RD+0.02%FS) 电流精度:±(0.01%RD+0.01%FS) 数据采样: |
应 用 领 域
大专院校、科研院所对扣式电池、小容量电池、模拟电池、电池材料、超级电容器等相关电化学方面的测试研究。
测 试 项 目
充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻、超级电容的漏电电流等参数。
电 压 量 程
用户可选择:3V,5V,6V,7V 注:一般锂离子电池选用:5V
电 流 量 程
四档自动切换:最小电流可达到:0.5uA
量程一:0.5uA---0.1mA;量程二:0.1mA---1mA;量程三:1mA---10mA;量程四:10mA---100mA
产 品 介 绍
随着科技的发展,广大电池研究工作者对电池测试系统的需求越来越高,而市场上可选择的品牌又极其有限,综合性能也很难满足于现在的测试要求。为此,公司经过两年苦心钻研,精心打造出两款新产品:超薄四量程款和测试舱四量程款,以满足科研级电池测试需求!
多 项 先 进 技 术 应 用

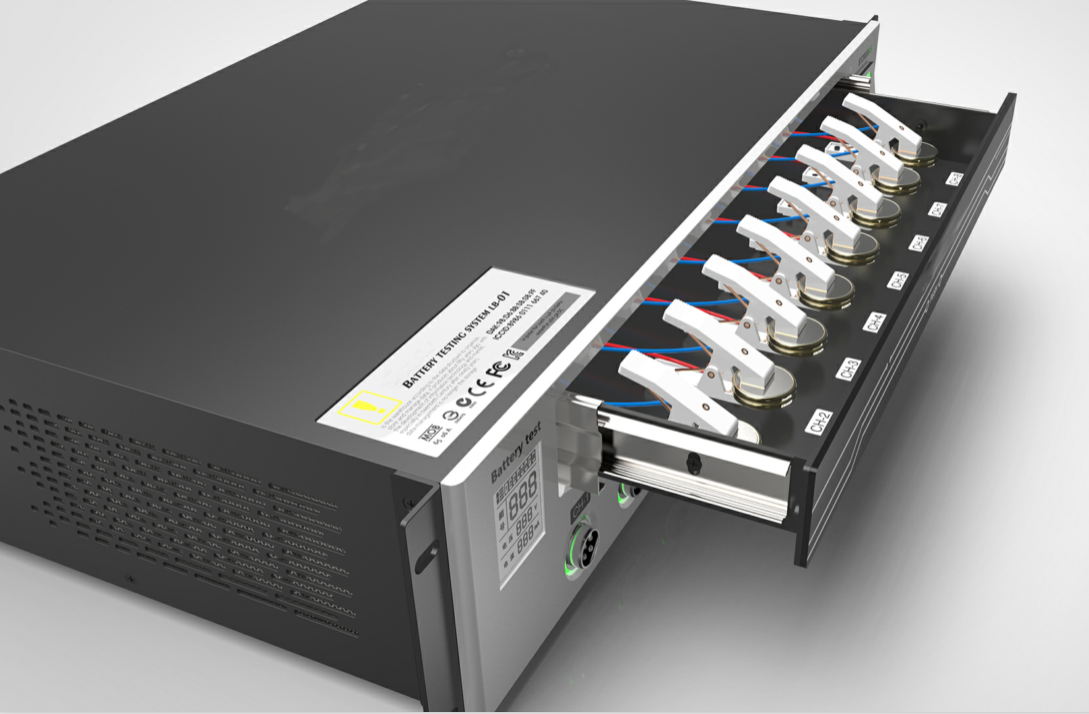

创 新 一 产品外观首次运用专业工业设计水平的公司设计,前面板采用整块铝板雕刻成型,表面氧化喷沙工艺,机箱采用镀锌板表面喷塑工艺加工而成。外观精美、高端大气、浑若天成。此款产品方便在桌面和组合成机柜使用,在电池测试行业,也是首次将电池测试舱与设备设计为一体的,此设计,能有效防止电池在测试过程中受到外界的干扰,而影响正常的测试结果。
创 新 二 前面板左侧首次运用了一块3寸LCD定制显示屏,主要显示设备信息(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节,显示内容与设备主控板同步。在给多台不同量程设备装载测试电池样品时,提供了极大的方便。

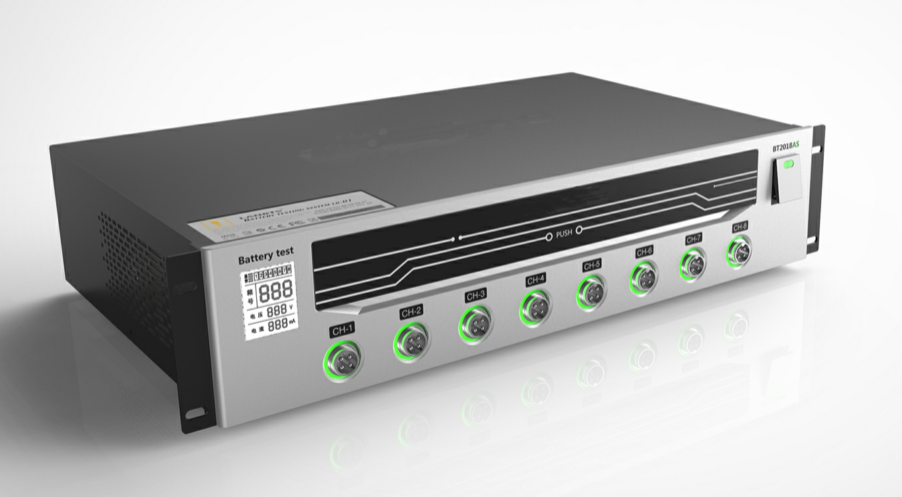

创 新 三 输出端口采用全金属连接器,端口座采用灯圈设计,灯圈颜色为七彩色,可通过不同颜色反映当前该通道测试电池的工作状态。如,充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等。
创 新 四 科研电池实验,一般都是取很少的电池材料样品做成扣式的形状来测试,所以,对电池测试系统的精度要求就非常高。这款BT2018A主机CPU采用32位ARM系列芯片组,LCD显示屏和灯圈组各用一个CPU;DA/AD数模控制芯片为24bit/16bit;采用美国专用基准集成芯片,温度系数:5ppm/℃(最大值)。众多高端芯片的运用,才能保证实际输出精度:±0.02%FS;数据采样频率达到:3条/秒,最快可达到1条/秒;目前,在国内属最高精度和最快采样速度。
注:电池在充放电测试时,跟实测精度直接相关,而电脑上的显示值精度再高也没有意义。

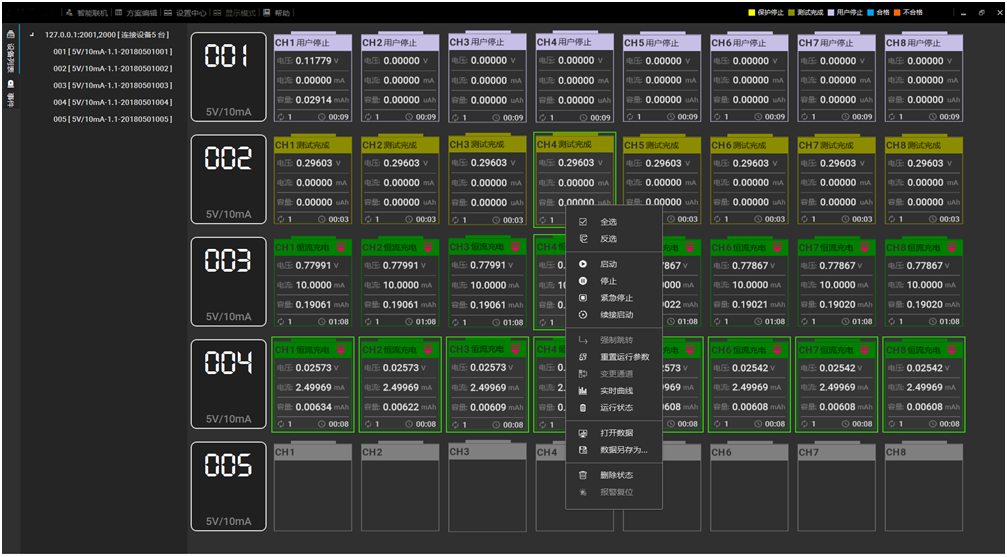

强大的控制软件及数据分析软件
电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点,结合国内用户的使用习惯,我们做了全新的开发。软件采用.NET架构,WIN10风格、平面化设计、运算速度更流畅,数据处理更强大,而且编程方案可编辑等特点。
科研实验室电池测试系统技术参数对照表
型号Model | 2018R | 2018A | 2018AS |
产品尺寸 | 长×宽×高=45cm×24cm×7cm | 长×宽×高=45cm×29cm×7cm | 长×宽×高=45cm×29cm×10cm |
组合数量 | 20台/机柜,配有夹具托盘 | 20台/机柜,配有夹具托盘 | 10台/机柜 |
电压精度 | 测试精度±(0.02%RD+0.02%FS) | 测试精度±(0.02%RD+0.02%FS) | |
电流精度 | 测试精度±(0.02%RD+0.02%FS) | 测试精度±(0.01%RD+0.01%FS) | |
电流范围 |
量程一:1uA---10 mA 量程二:10mA -100mA |
量程一:0.5uA-0.1mA 量程二:0.1mA -1mA 量程三:1mA -10mA 量程四:10mA -100mA |
|
箱体结构 | 采用镀锌板材质,表面喷塑处理工艺 | 面板采用纯铝材质,表面喷沙处理工艺 | |
指示灯 | 双色LED指示,三种状态颜色 | 七彩灯圈设计,多种状态(充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等),与控制软件测试完成后的状态信息颜色一致 | |
CPU | ARM系列,32位,单核 | ARM系列,32位,三核 | |
DA/AD | 16bit/16bit | 16bit/24bit(目前最高位数) | |
仪表放大器 | 单AD620仪表放大器 | 双AD620仪表放大器 | |
数据采样频率 | 1-3条数据/秒(有效数据) | 3-10条数据/秒(有效数据) | |
通道数 | 8通道/台,可独立编程,互不干扰,每台计算机可接入256台。 | ||
控制方式 | 恒流源与恒压源采用双闭环结构,高精度线性调整 | ||
屏显信息 | 3寸LCD(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节 | ||
散热方式 | 风冷,风机转速支持程控、温控、全速三种模式可选 | ||
通讯方式 | USB/RS485,采用光电隔离技术,最多接入256台 | ||
基准特性 | 采用美国专用基准集成芯片;温度系数:5ppm/℃(最大值) | ||
接入方式 | 四线制、支持三电极测量;扣式夹具、鳄鱼夹具、聚合物夹具等(用户可选) | ||
输入阻抗 | ≥10GΩ(静置状态下漏电流<0.1nA,停电状态下电池与设备完全断开) | ||
软件特性 | C#平台开发,WIN10风格,平面化设计,适应现在流行操作习惯 | ||
测试方案特性 | 方案脚本独立(可任意拷贝、创建、修改、删除等)循环控制,数据分析,数据库集中管理,实时曲线、曲线比较 | ||
模式编辑特性 | 根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改 | ||
模式操作特性 | 启动、停止、续接启动、强制跳转、参数重置、变更通道等 | ||
运行模式 | 静置、恒流充放电、恒压充放电、恒阻放电、恒功率充放电、倍率充放电、恒压限流、恒流限压等模式 | ||
显示位数 | 6位有效数字(电压:×.×××××;电流:×.×××××) | ||
DCIR测试 | 支持定点进行DCIR的计算 | ||
截止条件 | 终止电压、电流、容量、时间、负斜率等 | ||
数据展现方式 | 座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层) | ||
测试事件记录 | 测试过程中所有测试事件具有记录功能,如:运行、停止、保护信息、参数重置、通道变更、在线校准等 | ||
循环嵌套 | 具有嵌套循环功能,最大支持3层嵌套 | ||
循环次数 | 1-99999次 | ||
数据采样方式 | 时间变化△t:50ms---3600S;电压变化△U:1mV---50V;电流变化△I:10uA--5000mA | ||
曲线配置 | 可任意配置X、Y座标曲线 | ||
数据导出 | 可导成EXCEL、TXT、图形(可指定工步或指定循环导出) | ||
数据另存 | 支持单个或多个数据另存,多个数据另存自动新建文件夹,文件名自动加入启动时间及箱号和通道号,便于数据管理 | ||
保护条件 | 延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、(单体过温保护*)等, | ||
运行保护 | 支持停电保护、通讯间断保护、电脑死机保护、系统死机保护 | ||
报警方式 | 测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息 | ||
软件升级 | 支持网络远程推送,在线升级 |
